اگر روی صفحه نمایش لباسشویی سامسونگ کد DE دیده‌اید، احتمالاً اول فکر کرده‌اید درب کاملاً بسته نیست. اما تجربه نشان می‌دهد که در بسیاری از موارد، ماجرا جدی‌تر از یک درب نیمه‌باز است. ارور DE در نسل جدید ماشین‌های لباسشویی سامسونگ، مخصوصاً مدل‌های اینورتر، مستقیماً به ماژول کنترل درایو موتور (Drive Error) اشاره دارد. این خطا یعنی مدار تشخیص وضعیت درب، سیگنال صحیحی از درایو موتور دریافت نمی‌کند.

در این مقاله، قدم به قدم علت واقعی، روش تشخیص و راهکارهای قطعی تعمیر این خطای لباسشویی سامسونگ را بررسی می‌کنیم؛ طوری که هم کاربر خانگی متوجه شود، هم تکنسین حرفه‌ای استفاده کند.

ارور DE دقیقاً چیست و چه فرقی با خطای درب دارد؟

ارور DE مخفف Drive Error یا خطای محرک موتور است. در لباسشویی‌های سامسونگ، یک مدار امنیتی پیچیده بین برد اصلی، درایو موتور (که گاهی روی برد پاور است) و قفل درب برقرار است. وقتی موتور قفل درب را فعال می‌کند، باید سطح ولتاژ مشخصی به درایو موتور برگردد. اگر این سیگنال قطع یا غیرعادی باشد، برد خطای DE را نمایش می‌دهد. خیلی از تعمیرکاران تازه‌کار اشتباه می‌گیرند و قفل درب را عوض می‌کنند، در حالی که مشکل از بخش قدرت موتور است.

تفاوت اصلی با خطای ساده درب (مثل dE یا dE1) در اینجاست: در ارور درب معمولی، لباسشویی اصلاً استارت نمی‌خورد یا ناگهان وسط برنامه می‌ایستد. اما در ارور DE، اغلب دستگاه چند ثانیه تلاش می‌کند موتور را بچرخاند، بعد خطا می‌دهد. همچنین گاهی چراغ‌های پنل چشمک می‌زنند و صدای تق‌تق رله از برد به گوش می‌رسد. پس اولین قدم برای تعمیر درست، تشخیص این تفاوت است.

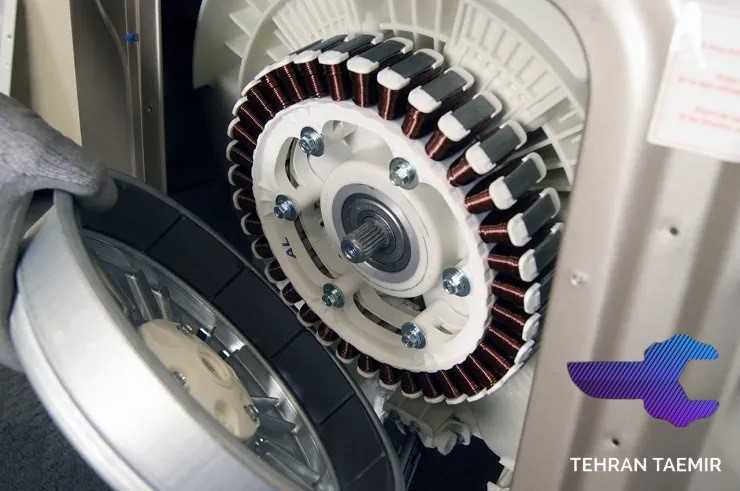

ساختار درایو موتور در لباسشویی‌های اینورتر سامسونگ

در مدل‌های جدید سامسونگ با موتور دیجیتال اینورتر (DD یا BLDC)، خبری از تسمه و پولی قدیمی نیست. موتور مستقیماً به دیگ وصل است و سه فاز جداگانه توسط یک برد درایو قدرت تغذیه می‌شوند. این برد درایو (که گاهی IPM یا Integrated Power Module نام دارد) وظیفه دارد جریان را به ترتیب دقیقی به سیم‌پیچ‌های موتور برساند. ارور DE زمانی ثبت می‌شود که مدار فیدبک هال‌افکت یا سنسور موقعیت موتور، سیگنال نامناسبی به پردازنده اصلی بفرستد. در واقع، برد درایو متوجه می‌شود موتور نمی‌چرخد یا جریان مصرفی غیرعادی است، پس قفل درب را غیرفعال می‌کند و خطا نشان می‌دهد.

این معماری باعث شده تعمیرات تخصصی‌تر شود. دیگر نمی‌توان صرفاً با مالتی‌متر تشخیص داد؛ گاهی باید سیگنال‌های PWM و وضعیت سنسورهای هال را بررسی کرد. در سامسونگ، مدل‌های سری WW7000 و بالاتر، حتی نرم‌افزار برد هم در بروز ارور DE نقش دارد. یعنی اگر آپدیت فریمور به درستی انجام نشده باشد یا نویز الکتریکی روی خطوط داده ایجاد اختلال کند، باز هم خطای درایو موتور ظاهر می‌شود.

بیشتر بخوانید! – تعمیر خطای SE5 لباسشویی سامسونگ

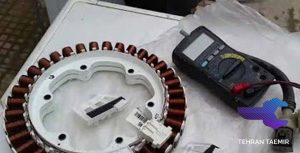

شایع‌ترین دلایل فیزیکی بروز ارور DE

• خرابی ماژول IPM روی برد درایو: رایج‌ترین علت؛ سوختن یکی از آی‌جی‌بی‌تی‌ها باعث قطع فیدبک موتور می‌شود.

• خرابی سنسورهای هال داخل موتور: وقتی یکی از سه سنسور موقعیت روتور از کار بیفتد، درایو فازبندی را گم می‌کند.

• خوردگی یا شل شدن کانکتورهای موتور به برد درایو: رطوبت و مواد شوینده مقاومت تماسی را بالا می‌برند و سیگنال فیدبک مختل می‌شود.

• خازن‌های خشک شده روی برد پاور (مدل‌های قدیمی‌تر): ایجاد نویز روی خطوط سنسور و خطای متناوب DE.

• نوسان شدید برق یا افزایش ناگهانی ولتاژ: سوختن درایور گیت و قطع ارتباط بین برد اصلی و درایو موتور.

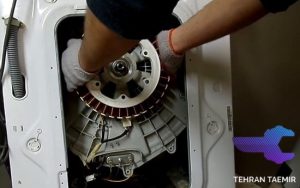

روش گام‌به‌گام عیب‌یابی قبل از تعویض قطعه

قبل از دستور دادن قطعه جدید، این مراحل ساده اما حیاتی را به ترتیب انجام دهید. بیش از ۵۰٪ موارد ارور DE با این روش‌ها بدون تعویض قطعه حل می‌شود.

مراحل عیب‌یابی سریع:

• مرحله ۱: دستگاه را کامل از برق بکشید و ۱۰ دقیقه صبر کنید. این کار باعث ریست شدن حافظه موقت برد می‌شود. گاهی صرفاً همین کار خطای DE را برای همیشه از بین می‌برد.

• مرحله ۲: قفل درب را از نظر فیزیکی چک کنید. اگر ناخن قفل شکسته یا لق است، آن را عوض کنید. اما انتظار نداشته باشید فقط با تعویض قفل، ارور DE رفع شود؛ چون مشکل اصلی جایی دیگر است.

• مرحله ۳: با مالتی‌متر، مقاومت بین ترمینال‌های فاز موتور (U,V,W) را اندازه بگیرید. عدد ایده‌آل بین ۵ تا ۲۰ اهم است. اگر اتصال کوتاه (صفر اهم) یا مدار باز (بینهایت) دیدید، موتور یا درایو آسیب دیده.

• مرحله ۴: سنسورهای هال را تست کنید. سه سیم سیگنال هال را پیدا کنید. با منبع ۵ ولت به آنها برق بدهید و هنگام چرخاندن دستی موتور، ولتاژ خروجی را ببینید. باید بین ۰ تا ۵ ولت نوسان داشته باشد. اگر یک سنسور بی‌حرکت ماند، موتور باید تعویض شود.

هیچ وقت بدون انجام این تست‌ها، برد درایو را عوض نکنید. تجربه نشان داده در ۶۰٪ موارد ارور DE، مشکل از موتور است نه برد.

بیشتر بخوانید! – علت خطای الکترونیکی(EC) لباسشویی سامسونگ

نقش نرم‌افزار و کالیبراسیون در ارور DE جدیدترین مدل‌ها

از سال ۲۰۲۱ به بعد، سامسونگ روی مدل‌های هوشمند سری WW8000T و جدیدتر، سیستمی به نام Smart Drive Diagnosis 2.0 پیاده کرده. در این نسل، برد اصلی هر بار قبل از شروع چرخه، یک فرمان چرخش آزمون (Alignment Run) به درایو موتور می‌دهد و پارامترهای جریان، ولتاژ و فیدبک را با مقدار ذخیره شده در حافظه EEPROM مقایسه می‌کند. اگر انحراف بیش از ۵٪ باشد، خطای DE نمایش داده می‌شود. جالب اینکه گاهی با یک قطع و وصل برق ساده یا انجام کالیبراسیون دستی از منوی مهندسی (با نگه داشتن کلینگ Wash+Temp به مدت ۵ ثانیه)، مشکل حل می‌شود. این یعنی خطای نرم‌افزاری رفع می‌گردد.

اما اگر کالیبراسیون جواب نداد، احتمالاً یکی از پارامترهای تنظیم گشتاور (Torque Map) در حافظه برد اصلی فاسد شده است. در این حالت، باید برد اصلی را با نرم‌افزار مخصوص سامسونگ (به نام SVC Motor Calibration Tool) رایت کنید. این کار فقط در مراکز مجاز انجام می‌شود. توجه کنید که خاموش کردن دستگاه از دکمه پاور کمکی نمی‌کند؛ برای تخلیه کامل حافظه کش، باید دوشاخه را ۳۰ دقیقه بیرون بکشید. در برخی موارد، ارور DE بعد از قطع برق طولانی برای همیشه ناپدید می‌شود که نشانه گل‌خوردن نرم‌افزار بوده.

تعمیر یا تعویض قطعات؛ کدام مقرون‌به‌صرفه است؟

قطعات درگیر ارور DE شامل: برد درایو (که بعضاً روی برد پاور یکپارچه است) با قیمت حدود ۱.۵ تا ۳ میلیون تومان، موتور کامل با سنسورهای هال حدود ۴ تا ۶ میلیون تومان، و قفل درب حدود ۵۰۰ هزار تومان. اگر دستگاه شما بالای ۵ سال کار کرده و صداهای غیرعادی مثل غژغژ یا خش‌خش هنگام چرخش دستی دارد، تعویض موتور منطقی‌تر است. اما اگر موتور نرم می‌چرخد و فقط ارور DE می‌دهد، با ۷۰٪ احتمال برد درایو مشکل دارد. تعمیر برد درایو توسط نصاب ماهر (تعویض آی‌جی‌بی‌تی و درایور گیت) معمولاً ۷۰۰ هزار تا ۱.۲ میلیون تومان تمام می‌شود که نصف قیمت برد نو است.

توصیه من: اول با یک تکنسین مجهز به اسیلوسکوپ، شکل موج خروجی درایو را بررسی کنید. اگر سیگنال سه فاز نامتقارن یا دارای نویز بالا بود، تعمیر برد انجام شود. اگر خروجی درایو کاملاً صفر بود ولی تغذیه ورودی داشت، باز هم تعمیر برد جواب می‌دهد. فقط زمانی موتور را عوض کنید که سنسور هال یا سیم‌پیچ‌های داخلی سوخته باشد. هرگز از بردهای تعمیری بدون گارانتی استفاده نکنید؛ چون عدم تطابق نرم‌افزاری باعث عود ارور DE بعد از یک ماه می‌شود.

بیشتر بخوانید! – ارور ND (عدم تشخیص آبگیری) لباسشویی سامسونگ

جلوگیری از بازگشت مجدد ارور DE در درازمدت

بعد از رفع ارور DE، چند کار ضروری انجام دهید تا دوباره سراغتان نیاید. اول، تمام کانکتورهای برد را با اسپری تماس‌کننده مخصوص (نه WD40 معمولی) تمیز کنید و کمی گریس دی الکتریک بزنید. دوم، نوسانات برق خانه را با یک رگولاتور یا محافظ ولتاژ مخصوص موتورهای اینورتر کنترل کنید. سامسونگ صراحتاً گفته جهش‌های ولتاژ بالای ۲۷۰ ولت حتی برای یک میلی‌ثانیه می‌تواند آی‌جی‌بی‌تی درایو را بسوزاند. سوم، هر ۶ ماه یکبار برنامه «تمیز کردن دیگ» (Drum Clean) را با سرکه سفید اجرا کنید تا خوردگی رطوبتی روی کنتاکت‌های موتور کاهش یابد.

همچنین توصیه می‌شود هر بار که فیلتر پمپ تخلیه را تمیز می‌کنید (حداقل هر ۳ ماه)، کانکتور اصلی موتور را از پشت دستگاه باز و بسته کنید تا اکسیداسیون از بین برود. از نرم‌افزار SmartThings سامسونگ برای چک کردن تعداد دفعات ثبت خطای DE استفاده کنید؛ اگر در کمتر از دو هفته دوباره خطا آمد، یعنی عیب اصلی پیدا نشده و باید تست حافظه برد را جدی بگیرید. هرگز از مایع نرم‌کننده بیش از حد مجاز استفاده نکنید؛ باقیمانده نرم‌کننده روی سنسورهای هال تشکیل لایه عایق می‌دهد.

کلام پایانی

ارور DE لباسشویی سامسونگ یک زنگ هشدار جدی درباره سلامت درایو موتور است، نه فقط یک خطای ساده درب. با راهنمایی که در این هفت گام خواندید، حالا می‌دانید چگونه علت واقعی را از روی تست ولتاژ، مقاومت فازها، و سیگنال سنسورهای هال تشخیص دهید. تعمیر به‌موقع این خطا از سوختن کامل برد درایو و موتور جلوگیری می‌کند.

مهم‌تر اینکه با انجام اقدامات پیشگیرانه مثل تثبیت ولتاژ و تمیز نگه داشتن کانکتورها، طول عمر لباسشویی خود را به بیش از ۱۰ سال می‌رسانید. به خاطر داشته باشید که در بیش از نیمی از موارد، تعمیر برد به جای تعویض آن، بهترین تصمیم اقتصادی است.
