در عصر لوازم خانگی هوشمند، خطاهای ثبت شده توسط بردهای الکترونیک دیگر صرفاً یک کد ساده برای راهنمایی تعمیرکار نیستند، بلکه پنجره‌ای به سوی دنیای پیچیده تعامل سخت‌افزار و نرم‌افزار هستند. یکی از چالش‌برانگیزترین این کدها در ماشین‌های لباسشویی سامسونگ، ارور E7 لباسشویی سامسونگ است. برخلاف باور عمومی که این خطا را به “خرابی سنسور دما” تقلیل می‌دهد، واقعیت فنی بسیار عمیق‌تر و بعضاً پرهزینه‌تر است. این خطا نشان‌دهنده اختلال در مدار شناسایی دمای NTC (ضریب دمایی منفی) است، اما منشأ این اختلال می‌تواند از یک اتصال ساده کانکتور تا یک خطای نرم‌افزاری در الگوریتم‌های پردازشگر برد متغیر باشد.

در این مقاله، با نگاهی موشکافانه و صرفاً تخصصی، لایه‌های مختلف این خطا را کنار زده و از دیدگاه مهندسی معکوس به تحلیل سناریوهای منجر به فرمان E7 می‌پردازیم.

چرا ترمیستور NTC دروغ می‌گوید؟

ترمیستورهای NTC به کار رفته در هیتر خشک‌کن یا کف دیگ لباسشویی سامسونگ، قطعاتی نیمه‌رسانا هستند که رابطه مقاومت آن‌ها با دما به صورت نمایی و معکوس است. در شرایط ایده‌آل، میکروکنترلر اصلی برد با اعمال ولتاژ مرجع به این سنسور و اندازه‌گیری افت ولتاژ روی آن، دمای لحظه‌ای را محاسبه می‌کند. اما خطای E7 زمانی ثبت می‌شود که این ولتاژ اندازه‌گیری شده در بازه تعریف‌شده در جدول Look-up میکروکنترلر قرار نگیرد.

این پدیده لزوماً به معنای “شکستگی فیزیکی” سنسور نیست. در بسیاری از موارد، با افزایش عمر دستگاه، پدیده “الکترومایگراسیون” در لایه‌های نیمه‌هادی ترمیستور رخ می‌دهد. این پدیده باعث تغییر ثابت K ترمیستور شده و در نتیجه، سنسور در دمای محیط (مثلاً ۲۵ درجه) مقاومتی برابر با ۵ کیلواهم نشان می‌دهد (که در ظاهر نرمال است)، اما منحنی پاسخگویی آن به دما دچار اعوجاج شده است. در این حالت، مدار مجتمع (IC) روی برد، داده‌های نامتجانس دریافت کرده و به اشتباه، وضعیت را به عنوان “اتصال کوتاه” یا “مدار باز” (Open Circuit) که همان E7 است، تفسیر می‌کند.

معماری مدار

تمرکز صرف بر سنسور، یکی از بزرگ‌ترین اشتباهات در عیب‌یابی خطای E7 است. در معماری بردهای مدرن سامسونگ (به خصوص سری دیجیتال اینورتر)، سیگنال آنالوگ سنسور دما مستقیماً به پایه میکروکنترلر متصل نمی‌شود. این مسیر شامل یک مدار تطبیق امپدانس شامل خازن‌های بای پس و مقاومت‌های پول آپ است.

اگر یکی از خازن‌های SMD (نصب سطحی) روی مسیر سیگنال نشتی پیدا کند (که در اثر رطوبت یا شوک حرارتی بسیار محتمل است)، سطح ولتاژ آنالوگ ورودی به میکروکنترلر تغییر می‌کند. حتی اگر سنسور کاملاً سالم باشد، این خازن معیوب باعث می‌شود میکرو سیگنالی معادل “اتصال کوتاه به زمین” دریافت کند و بلافاصله خطای E7 را فعال نماید. بنابراین، تعویض سنسور در این شرایط نه تنها مشکل را حل نمی‌کند، بلکه تکنسین را در مسیر اشتباهی از عیب‌یابی قطعات مکانیکی قرار می‌دهد.

بیشتر بخوانید! – گرم نشدن آب و بروز ارور E3 در لباسشویی سامسونگ

آنالیز سیگنال در دمای محیط

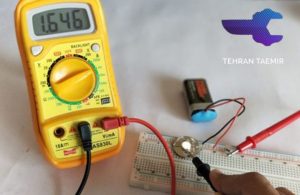

روش مرسوم عیب‌یابی (اندازه‌گیری مقاومت سنسور با مولتی متر در دمای اتاق) برای تشخیص خطای E7 تقریباً بی‌فایده است. این روش که به آن “تست ایستا” می‌گوییم، صرفاً سلامت فیزیکی المنت را تأیید می‌کند. مشکل اصلی زمانی نمایان می‌شود که دستگاه وارد فاز عملیاتی (تست دینامیک) می‌شود.

برای مثال، در لحظه شروع تخلیه آب یا هنگام چرخش موتور، نویز EMI (تداخل الکترومغناطیسی) تولید شده توسط موتور اینورتر یا پمپ تخلیه، بر روی سیم‌های سیگنال سنسور که به عنوان آنتن عمل می‌کنند، القا می‌شود. اگر شیلدینگ سیم‌کشی اصلی دستگاه دچار پارگی یا فرسودگی شده باشد، این نویز به قدری شدید است که پالس‌های مربعی با فرکانس بالا را به سیگنال آنالوگ سنسور اضافه می‌کند. پردازشگر قادر به فیلتر کردن این نویز نبوده و وضعیت را غیرقابل قبول (E7) اعلام می‌کند. در اینجا مقصر، نه سنسور و نه برد، بلکه زیرساخت سیم‌کشی داخلی دستگاه است.

همبستگی خطا با المان هیتر؛ پدیده Thermal Runaway

یکی از سناریوهای پیشرفته خطای E7، وضعیت “فرار حرارتی” (Thermal Runaway) است. این پدیده زمانی رخ می‌دهد که رله تحریک هیتر (المان گرمایشی) روی برد اصلی به دلیل جرقه یا چسبندگی کنتاکت‌ها، در حالت اتصال دائمی (Stuck Closed) باقی بماند. در این حالت، آب یا هوای داخل دیگ بی‌وقفه گرم می‌شود تا به نقطه جوش برسد.

سنسور NTC تا لحظه رسیدن به دمای بحرانی (مثلاً ۹۵ درجه) به صورت خطی عمل می‌کند. اما از آنجا که رله قطع نمی‌شود، دما از محدوده اندازه‌گیری سنسور عبور می‌کند (مثلاً به ۱۲۰ درجه می‌رسد). در این دما، ترمیستور وارد ناحیه اشباع شده و مقاومت آن به سمت صفر میل می‌کند (اتصال کوتاه کامل). میکروکنترلر این وضعیت را که دقیقاً همان “اتصال کوتاه سنسور” است، به عنوان E7 ثبت می‌کند. در این مورد خاص، E7 یک علامت است، نه خود بیماری؛ بیماری اصلی، رله چسبیده روی برد پاور است.

بیشتر بخوانید! – ارور E5 موتور لباسشویی سامسونگ را جدی بگیرید!

آیا E7 یک خطای نرم‌افزاری است؟

در مدل‌های خاصی از سری دیجیتال سامسونگ (که از اینورتر مستقیم استفاده می‌کنند)، گاهی خطای E7 به صورت مقطعی و فقط در سیکل‌های خاصی از برنامه (مثلاً فقط در برنامه “بخار”) رخ می‌دهد. این رفتار نشان‌دهنده یک خرابی سخت‌افزاری قطعی نیست، بلکه می‌تواند ناشی از خرابی دیتای موجود در EEPROM یا حافظه فلش میکروکنترلر باشد.

در فرآیند بوت شدن دستگاه، میکروکنترلر مقادیر کالیبره شده سنسور را از حافظه بارگذاری می‌کند. اگر یک بیت در این ناحیه از حافظه به دلیل نوسان ولتاژ یا کهولت سن معکوس شده باشد (Bit Flip)، آستانه تشخیص خطا برای سنسور دما تغییر می‌کند. یعنی میکروکنترلر فکر می‌کند سنسور باید مقاومت X را در دمای Y نشان دهد، در حالی که سنسور واقعی یک مقدار کاملاً استاندارد و سالم را نمایش می‌دهد. در اینجا، فلش کردن (به‌روزرسانی فرم‌ویر) یا تعویض میکروکنترلر، تنها راه حل تخصصی است.

 تأثیر پارامترهای محیطی مانند رطوبت و خوردگی الکتروشیمیایی

• نفوذ الکترولیت: ترکیب بخار آب با مواد شوینده قلیایی، یک الکترولیت قوی در محل نصب سنسور ایجاد می‌کند.

• خوردگی گالوانیکی: نفوذ رطوبت به پایه‌های سنسور، باعث خوردگی بین فلز پایه و لحیم شده و لایه اکسیدی ایجاد می‌کند.

• مقاومت متغیر سری: لایه اکسیدی ایجاد شده، یک مقاومت غیرخطی و متغیر با دما به صورت سری با ترمیستور تشکیل می‌دهد.

• تغییر ولتاژ مرجع: این مقاومت ناخواسته، یک تقسیم‌کننده ولتاژ مزاحم ایجاد کرده و ولتاژ واقعی رسیده به میکروکنترلر را منحرف می‌کند.

• بروز خطای مقطعی: اختلال در محاسبات دما به دلیل این انحراف ولتاژ، منجر به فعال شدن خطای E7 در میانه سیکل شستشو می‌شود.

• روش تشخیص تخصصی: نیاز به بررسی میکروسکوپی اتصالات و استفاده از اسپری فریز کننده برای یافتن لحظه قطع و وصل سیگنال ناشی از این خوردگی.

بیشتر بخوانید! – علت ارور E6 لباسشویی سامسونگ

دیاگ پیشرفته؛ از مولتی متر تا اسیلوسکوپ

برای عیب‌یابی تخصصی خطای E7، ابزارهای ساده کفایت نمی‌کنند. در حالی که یک مولتی متر می‌تواند حضور ولتاژ ۵ ولت روی پایه سنسور را تأیید کند، یک اسیلوسکوپ دیجیتال می‌تواند ماهیت سیگنال را افشا کند. عیب‌یاب حرفه‌ای باید به دنبال “ریپل” ولتاژ DC روی خط سیگنال باشد.

اگر خط سیگنال سنسور روی اسیلوسکوپ به جای یک خط صاف DC، دارای نوسانات سینوسی با فرکانس ۵۰ هرتز (نویز ناشی از شبکه برق) یا پیک‌های ناگهانی باشد، این نشان‌دهنده ضعف در خازن‌های فیلتر روی برد اصلی یا زمین نشدن صحیح شاسی (ارت فالت) است. در این مرحله، عیب‌یاب وارد فاز تعمیرات برد شده و باید المان‌های SMD معیوب را با هویه هوشمند تعویض کند. این سطح از تعمیرات است که خطای E7 را ریشه‌ای حل می‌کند، نه صرفاً پاک کردن کد خطا.

سخن پایانی

همانطور که تحلیل شد، خطای E7 در لباسشویی‌های سامسونگ یک مسئله تک‌عاملی نیست. این خطا می‌تواند زنگ خطری برای خرابی نرم‌افزاری برد، اشباع شدن ترمیستور در اثر گرمای بیش از حد، نفوذ رطوبت به کانکتورها، یا حتی نوسانات القایی در سیم‌کشی داخلی باشد. رویکرد سطحی نگری و تعویض بی‌رویه سنسور دما، نه تنها هزینه‌های سربار به مشتری تحمیل می‌کند، بلکه ممکن است آسیب به برد اصلی را تشدید کرده و هزینه نهایی تعمیر را تا مرز تعویض کامل برد الکترونیک افزایش دهد.

از این رو، تشخیص این عارضه نیازمند دانش عمیق از نقشه‌خوانی بردهای سامسونگ، آشنایی با پروتکل‌های ارتباطی سریال بین برد نمایش و برد پاور، و تسلط بر اصول ولتاژهای مرجع در مدارات آنالوگ است. اگر لباسشویی سامسونگ شما با این ارور مواجه شده است، دستگاه را ریست نکنید و به کار با آن ادامه ندهید؛ چرا که در سناریوی “فرار حرارتی” ممکن است به عایق‌بندی دیگ آسیب جدی وارد شود.
